手机和小米手环计步器的工作原理是什么? 重力加速度传感器

[复制链接]

945

主题

1093

回帖

28

精华

管理员

Rank: 12Rank: 12Rank: 12

积分
130350
品质币
127752
职位
1
发表于 2017-8-7 12:50:22 | 显示全部楼层 |阅读模式
这个帖子原来发表于2015年月23日,转到新的论坛目前所有主流手环(如:小米手环、手机本身带的、Fitbit Flex/Force、Jawbone Up、Misfit Shine)以及各种国产手环的工作原理都是一样的:使用内置的加速度传感器(gsensor)的数据进行分析。

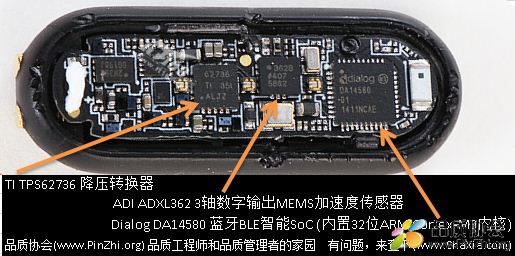

小米官方的说法,内置ADI重力加速度传感器(gsensor),品质协会(www.PinZhi.org)特制作小米手环PCBA图,标注好元器件,让大家看的更清楚,其中中间那个IC就是提及的重力加速度传感器(gsensor),使用的品牌是ADI的ADXL362,封装形式为LGA-16,封装尺寸为3*2.25*1.06.

手机和小米手环计步器的工作原理是什么? 重力加速度传感器

手机和小米手环计步器的工作原理是什么? 重力加速度传感器

电路板,主要IC,Dialog DA14580 蓝牙片上系统,内置一个32-bit ARM Cortex M0内核,拥有一个功率管理模块; ADI ADXL362 3轴数字输出MEMS加速度计,TI TPS62736 降压转换器。

手环内置加速度传感器,这个传感器可以检测手环的运动状态,在走路的时候,戴着手环的手臂会上下运动,传感器记录下来,通过蓝牙传入手机。跑步同理,手环通过手臂上下运动的速度来鉴别。

1. 问答、交流探讨的帖子,回帖时,请不要发纯表情等无价值回帖,无意义,太多了影响用户体验,经常这样账号会被扣分甚至禁号的;
2. 品质协会是个学习、交流分享的平台,所有资料和内容归作者和版权方所有,需要正版标准、资料的请去相关的官方网站等平台购买。

945

主题

1093

回帖

28

精华

管理员

Rank: 12Rank: 12Rank: 12

积分
130350
品质币
127752
职位
2
 楼主| 发表于 2017-8-7 12:50:40 | 显示全部楼层
智能手环基本原理比较简单,一个MCU或者处理器(内置或者另外配合小容量RAM, ROM)控制蓝牙、传感器、LED和振动器。纽扣电池或锂电池提供电源。一个公式就能基本囊括,微控制器或者MCU+低功耗蓝牙通信方案+惯性传感器+电源方案。

老式的是重锤加齿轮系统,新型的是MEMS(微机电系统)三轴加速计,小米手环等现在市场上主流的都是这种。

老式的计步器利用机械运动带动感应器,工作原理一般都是用一个可随意移动的小型重锤,利用装置移动时物理的惯性来产生装置与重锤间的相互运动,再用感测元件来检查其动作,感测器可以用机械开关(让两片金属片开或关、也可以用光电开关、或者在重锤上附加一个磁铁以霍尔元件来检出。并由电子电路完成计数后的后续工作,如︰计数、储存、计算、显示等。

新型的是MEMS(微机电系统)使用三轴加速计,不用刻意考虑佩戴的方向,且配合MCU,可以分析出振动是否真的是步行产生的,还能更精确地计算能量消耗。

945

主题

1093

回帖

28

精华

管理员

Rank: 12Rank: 12Rank: 12

积分
130350
品质币
127752
职位
3
 楼主| 发表于 2017-8-7 12:50:55 | 显示全部楼层
都可以,这个和你的设计有关系,如果是设备有显示,自带MCU那种,可以直接显示出来。像小米手环,其蓝牙模块,自带ARM Cortex-M0,分析这种东东应该是很简单的。

当然,也有一些设备,只是采集数据,那么会通过无线等传给手机之类的设备分析生成。

1

主题

5

回帖

0

精华

品质协会初级会员

Rank: 2

积分
71
品质币
65
职位
4
发表于 2017-8-7 20:15:27 | 显示全部楼层
顶。。。。。。。。。。。。。。。
https://mp.weixin.qq.com/s?__biz=MzIyMTEwNzE3MA==&tempkey=OTE2Xy9SRThTeDllNS90c0I5MmJjTnFLcFNfbE1YdW

0

主题

3205

回帖

0

精华

品质协会高级会员

Rank: 4

积分
3235
品质币
30
职位
5
发表于 2017-8-8 09:35:23 | 显示全部楼层
谢谢分享。。。

0

主题

63

回帖

0

精华

品质协会初级会员

Rank: 2

积分
66
品质币
3
职位
6
发表于 2017-8-14 18:01:16 | 显示全部楼层
谢谢分享!

2

主题

10

回帖

0

精华

品质协会初级会员

Rank: 2

积分
126
品质币
114
职位
7
发表于 2017-9-9 11:10:51 | 显示全部楼层
我顶

10

主题

15

回帖

0

精华

品质协会中级会员

Rank: 3Rank: 3

积分
1777
品质币
1752
职位
8
居住地
浙江省
发表于 2017-9-10 10:45:22 | 显示全部楼层
为什么能懂那么多

0

主题

99

回帖

0

精华

品质协会中级会员

Rank: 3Rank: 3

积分
811
品质币
711
职位
9
发表于 2017-12-21 11:32:29 | 显示全部楼层

7

主题

47

回帖

0

精华

品质协会高级会员

Rank: 4

积分
5345
品质币
5291
职位
10
居住地
浙江省 宁波市 北仑区 新碶街道
发表于 2018-3-7 16:12:41 | 显示全部楼层
厉害了。。。
