量具运行图的两个示例
主题     解释结果     会话命令    另请参见

在此示例中，您绘制含两个数据集的量具运行图：在一个数据集（汽车工业行动组织量具研究.MTW）中，测量系统变异对整体观测变异的贡献很小；在另一个数据集（量具2.MTW）中，测量系统变异对整体观测变异的贡献较大。有关比较，请参见由量具 R&R 研究 - 方差分析法或量具 R&R 研究 - Xbar 和 R 法分析的相同数据集。

“汽车工业行动组织量具研究”数据取自 Measurement Systems Analysis Reference Manual 第 3 版。（克莱斯勒、福特、通用汽车供方质量要求特别工作组）。选择了十个表示过程变异预期极差的部件。由三名操作员按照随机顺序测量这十个部件，每个部件测量三次。

对于“量具2”数据，选择了 3 个代表过程变异预期范围的部件。由三名操作员按照随机顺序测量这三个部件，每个部件测量三次。

步骤 1：含“汽车工业行动组织量具研究”数据的量具运行图

1    打开工作表“汽车工业行动组织量具研究.MTW”。

2    选择统计 > 质量工具 > 量具研究 > 量具运行图。

3    在部件号中，输入部件。

4    在操作员中，输入操作员。

5    在测量数据中，输入测量值。单击确定。

步骤 2：含“量具2”数据的量具运行图

1    打开文件“量具2.MTW”。

2    选择统计 > 质量工具 > 量具研究 > 量具运行图。

3    在部件号中，输入部件。

4    在操作员中，输入操作员。

5    在测量数据中，输入响应。单击确定。

图形窗口输出

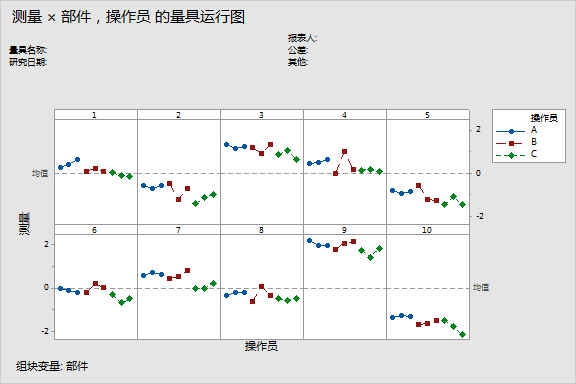

含“汽车工业行动组织量具研究”数据的量具运行图

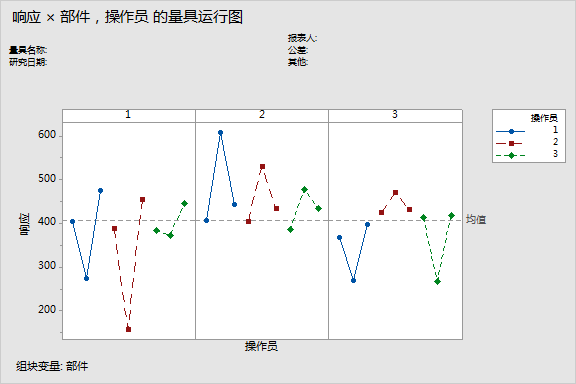

含“量具2”数据的量具运行图

解释结果

量具运行图示例 - 汽车工业行动组织量具研究.MTW

对于每个部件，可以比较由每个操作员所得出测量值之间的变异，以及操作员之间的测量值差异。

还可以查看测量值与水平参考线的关系。默认情况下，参考线是所有观测值的均值。

大部分变异是因部件间的差异所致。此外还出现了某些较小的模式。例如，操作员 B 的测量缺乏一致性，而操作员 C 的测量值通常比其他操作员低。

量具运行图示例 - 量具2.MTW

对于每个部件，可以比较由每个操作员所得出测量值之间的变异，以及操作员之间的测量值差异。

还可以查看测量值与水平参考线的关系。默认情况下，参考线是所有观测值的均值。

此处占统治地位的因素是重复性 - 同一操作员在测量同一部件时测量值有较大差异。这种波动性可能表明操作员正在测量之间“调整”其测量方式。
