峰值(Peak)、准峰值(QP)、平均值(AV)区别及检波技术

[复制链接]

117

主题

262

回帖

2

精华

品质协会高级会员

Rank: 4

积分
3739
品质币
3320
职位
1
发表于 2019-8-22 16:35:59 | 显示全部楼层 |阅读模式
1.检波技术缩略语解释

1)基于对信号处理技术的检波方式解释

  • 峰值检波(Peak detector):二端口检波器的输出信号全带宽如实反应输入信号峰值的检波方式;
  • 准峰值检波(Quasi-peak detector):二端口检波器具有规定时间常数低通滤波处理的检波方式;
  • 平均值检波(Average detector):二端口检波器具有规定时间常数低通滤波处理的检波方式。

2)基于对信号处理效果的检波方式解释

  • Peak detector:略(可以认为输出信号就是输入信号)。
  • Quasi-peak detector:重复脉冲信号输入时,检波器输出信号是脉冲峰值的分数,并且随着重复脉冲频率的升高,该分数趋向于1。
  • Average detector:检波器输出信号趋势为输入信号的包络平均线。

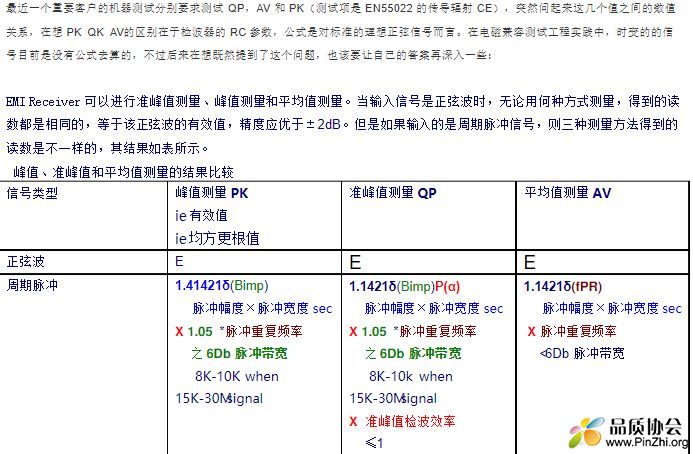

峰值Peak、准峰值QP、平均值AV

峰值Peak、准峰值QP、平均值AV

峰值Peak、准峰值QP、平均值AV

峰值Peak、准峰值QP、平均值AV

峰值Peak、准峰值QP、平均值AV

峰值Peak、准峰值QP、平均值AV

2.检波实现电路

检波实现电路

检波实现电路


3.检波效果仿真分析

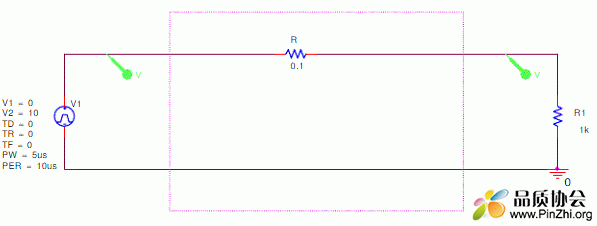

1) 峰值检波(Peak detector)

Peak detector

Peak detector

峰值检波

峰值检波

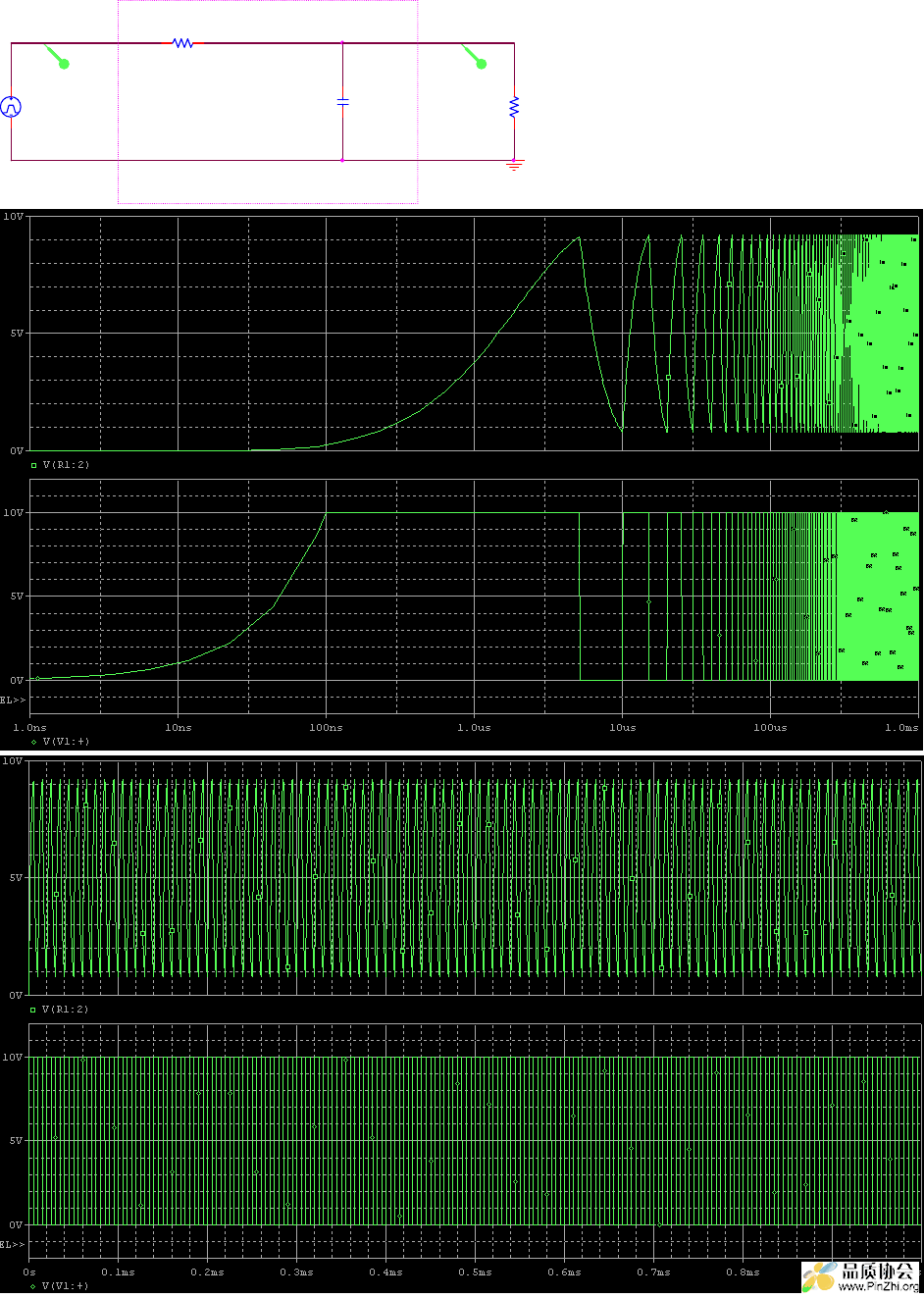

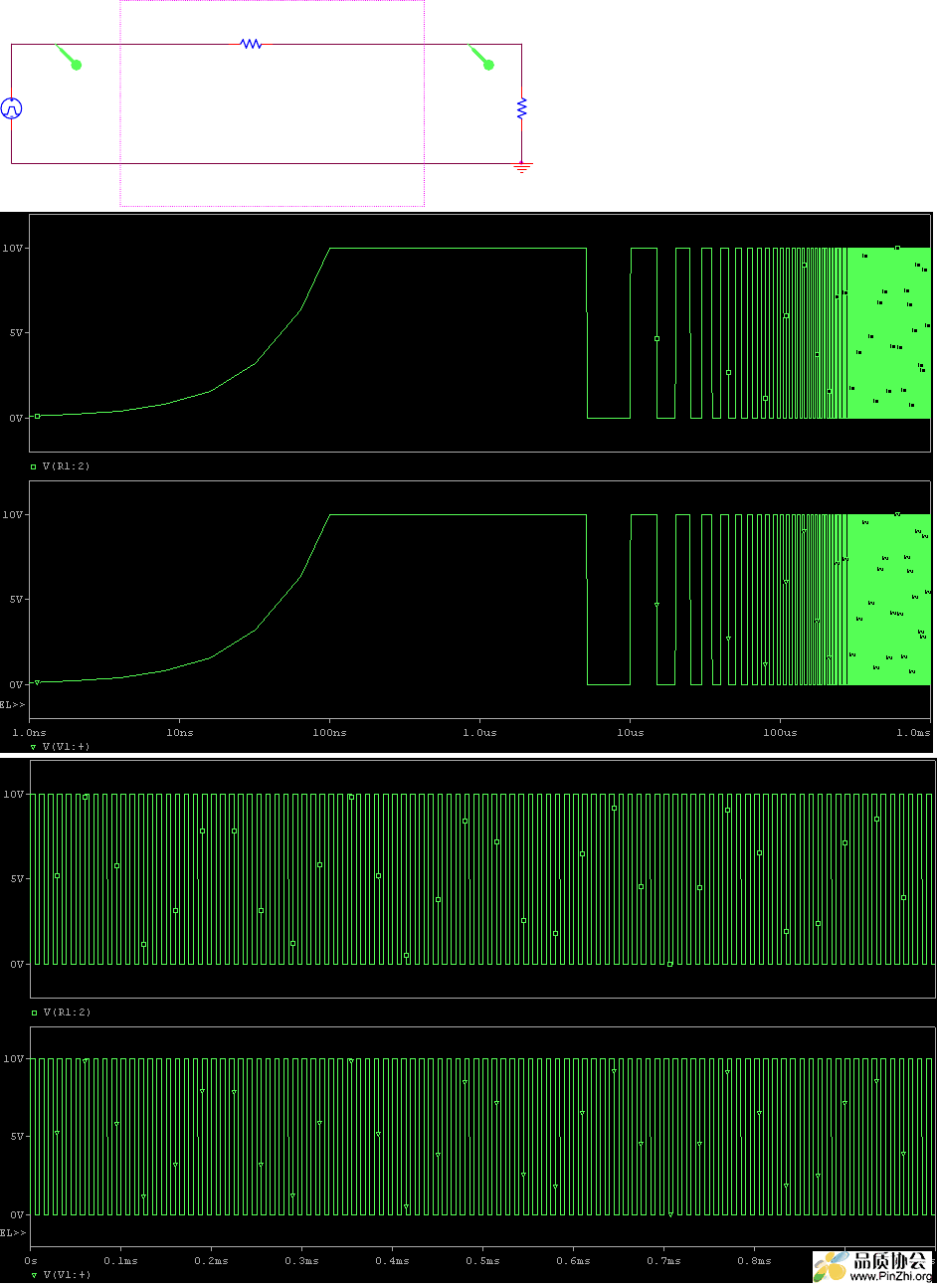

对数x 轴坐标系下的仿真波形示意图
十进制x 轴坐标系下的仿真波形示意图,相关仿真参数设置见仿真电路图

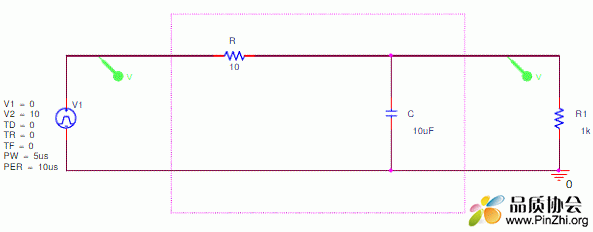

2) 准峰值检波(Quasi-peak detector)

Quasi-peak detector

Quasi-peak detector

准峰值检波

准峰值检波

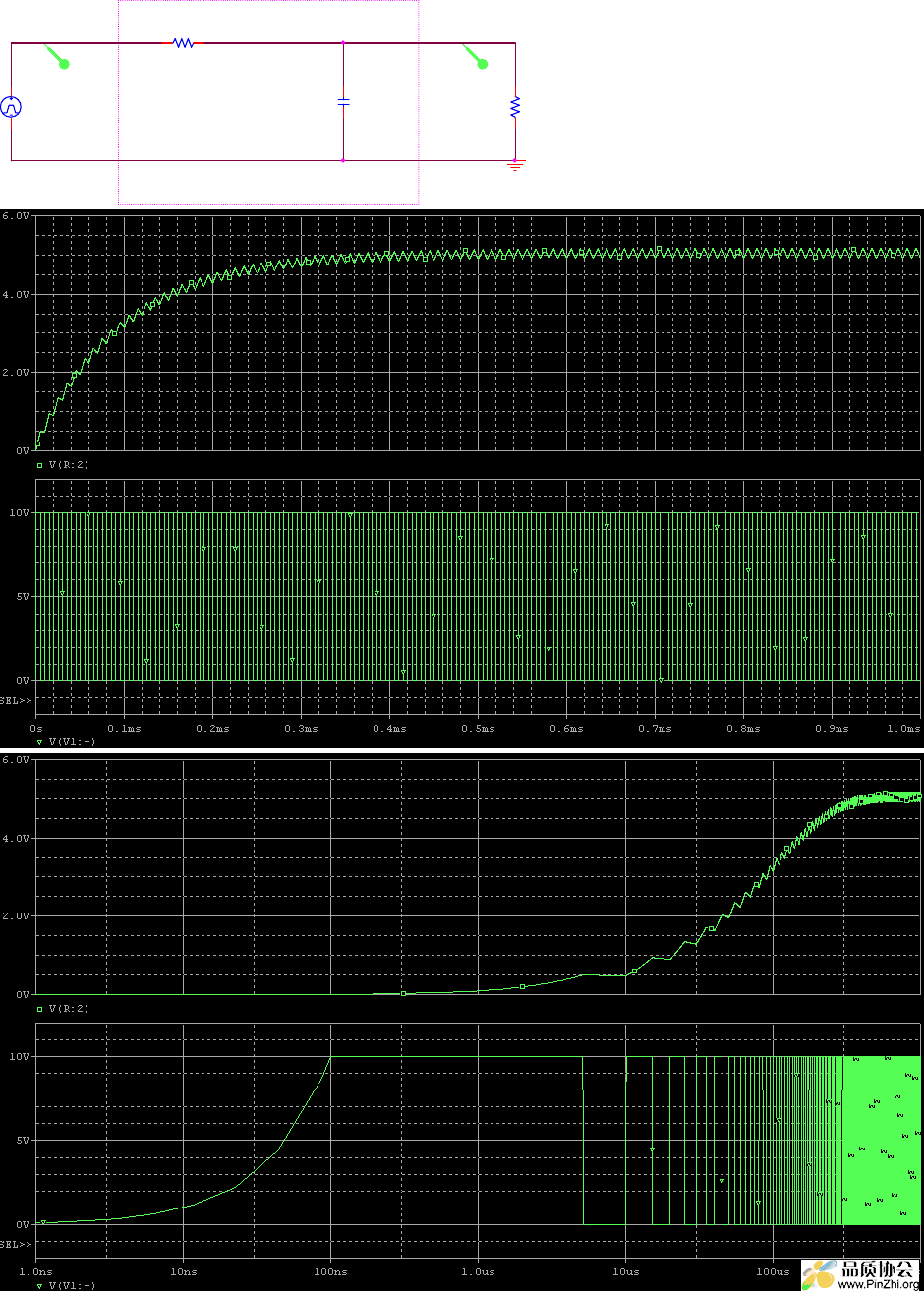

对数x 轴坐标系下的仿真波形示意图
十进制x 轴坐标系下的仿真波形示意图,相关仿真参数设置见仿真电路图

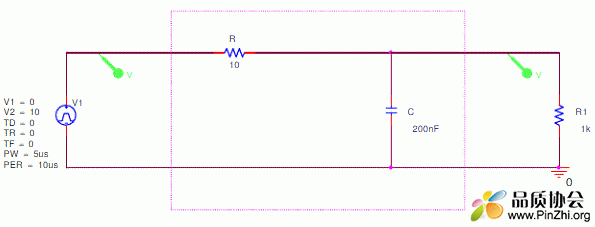

3) 平均值检波(Average detector)

Average detector

Average detector

平均值检波

平均值检波
对数x 轴坐标系下的仿真波形示意图
十进制x 轴坐标系下的仿真波形示意图,相关仿真参数设置见仿真电路图
