求教，面轮廓度带个U，是什么意思？

qqj3143 · 发表于 2021-4-1 16:45:14

面轮廓度带个U

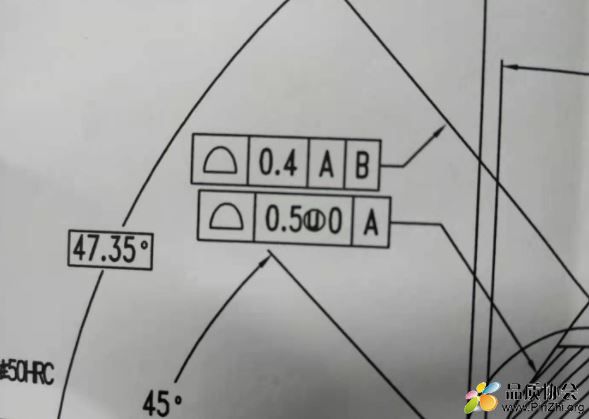

图中面轮廓度0.5U0,这是什么意思？

有相关资料吗？

pangyuan · 发表于 2021-4-2 07:53:14

美标轮廓度，
0.5U0.2，代表向料外偏移0.2后，再向内偏移0.5
图中U后面是0，向内偏移0.5

pskpanduo2008 · 发表于 2021-4-2 09:58:39

michele_yue · 发表于 2021-4-2 10:27:41

pangyuan 发表于 2021-4-2 07:53
美标轮廓度，
0.5U0.2，代表向料外偏移0.2后，再向内偏移0.5
图中U后面是0，向内偏移0.5 ...

蓝雨 · 发表于 2021-4-2 11:01:36

很多年没有做机械这方面了很多事情也都忘记了

jh02041982 · 发表于 2021-4-2 11:38:08

qqj3143 · 发表于 2021-4-2 12:38:09

pangyuan 发表于 2021-4-2 07:53
美标轮廓度，
0.5U0.2，代表向料外偏移0.2后，再向内偏移0.5
图中U后面是0，向内偏移0.5 ...

您有相关资料吗？

qqj3143 · 发表于 2021-4-2 12:39:22

jh02041982 发表于 2021-4-2 11:38

qqj3143 · 发表于 2021-4-2 12:39:53

蓝雨发表于 2021-4-2 11:01
很多年没有做机械这方面了很多事情也都忘记了

大佬是过来人啊

Lp1 · 发表于 2021-4-2 14:36:12

说实话，不干检现场3年，图纸都看不太懂了。。。
