求芯片被ESD损坏的图片

zhou136731 · 发表于 2022-8-23 09:05:46

w_j1003 发表于 2022-8-22 20:45
ESD软损伤，你培训的话，用图片也不能直观表现出来，培训的话，ESD危害方面夸张地说说吧 ...

这不是想结合图片能让同事们对静电的破坏能力有更直观的认识！

zhou136731 · 发表于 2022-8-23 09:06:18

njkiller 发表于 2022-8-23 08:48
网上搜一下看看呢

网上找了没有

mike723508 · 发表于 2022-8-23 09:26:00

zhou136731 发表于 2022-8-23 09:04
是的确实不好找。在网上找了好久都没找到

正常技术部分析客服问题，开盖就有ESD损坏的图片，ESD损伤主要是在晶圆PAD附近的电路

tryma · 发表于 2022-8-23 09:47:05

zhou136731 · 发表于 2022-8-23 09:59:34

mike723508 发表于 2022-8-23 09:26
正常技术部分析客服问题，开盖就有ESD损坏的图片，ESD损伤主要是在晶圆PAD附近的电路 ...

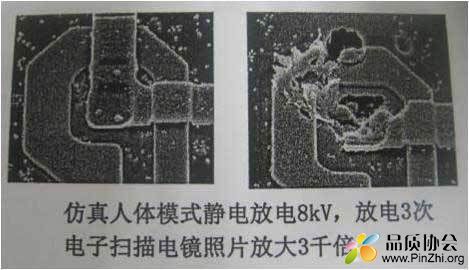

涂建明 · 发表于 2022-8-23 12:56:14

hzpinzhi · 发表于 2022-8-23 13:52:09

不是做晶圆的，不会有这样的图片，但是俺们晶圆制造企业肯定有，

zhou136731 · 发表于 2022-8-23 15:11:47

hzpinzhi 发表于 2022-8-23 13:52
不是做晶圆的，不会有这样的图片，但是俺们晶圆制造企业肯定有，

还能提供分享一下啊

jooyoo · 发表于 2022-8-23 15:43:22

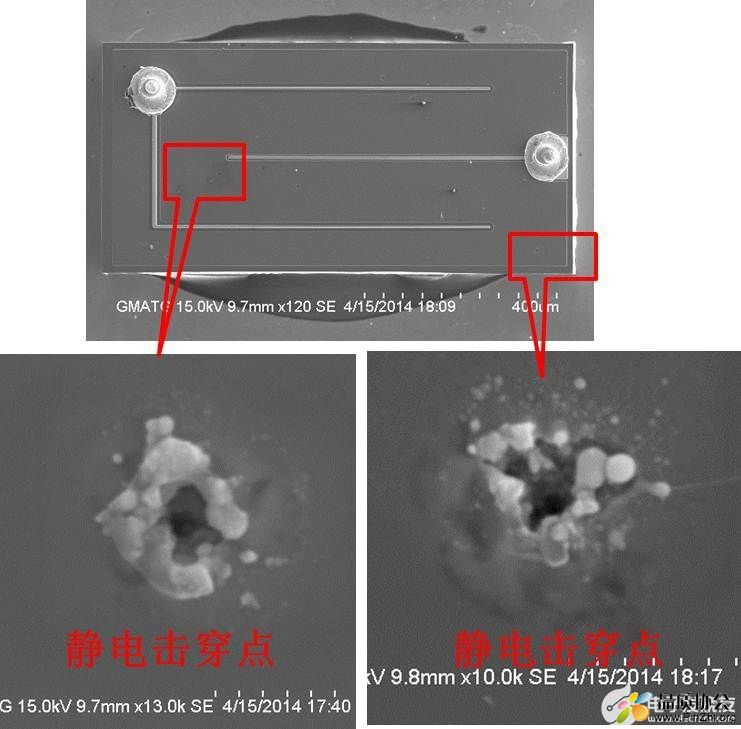

静电损伤具体表现有：PN 结区被击穿、严重漏电；集成电路的金属化条或键合引线的熔断；电容器介质击穿短路；CMOS 电路和 MOS 功率管因静电触发“闩锁”烧毁等；具体可搜索：半导体元件经过ESD后常见的两种失效表现；

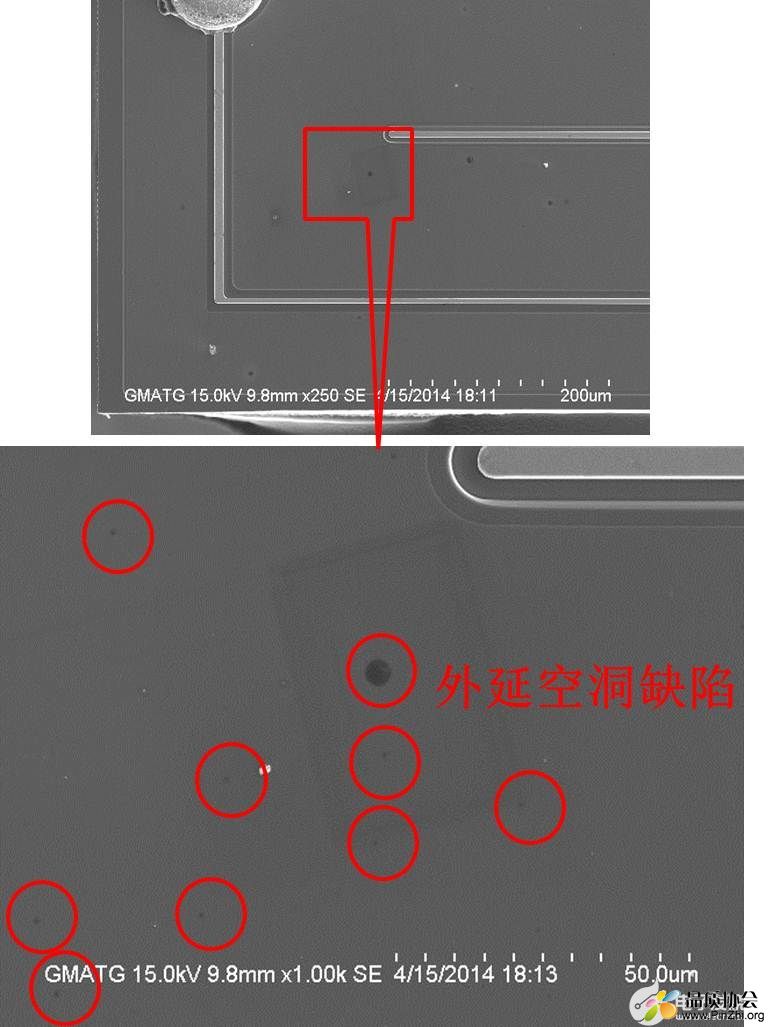

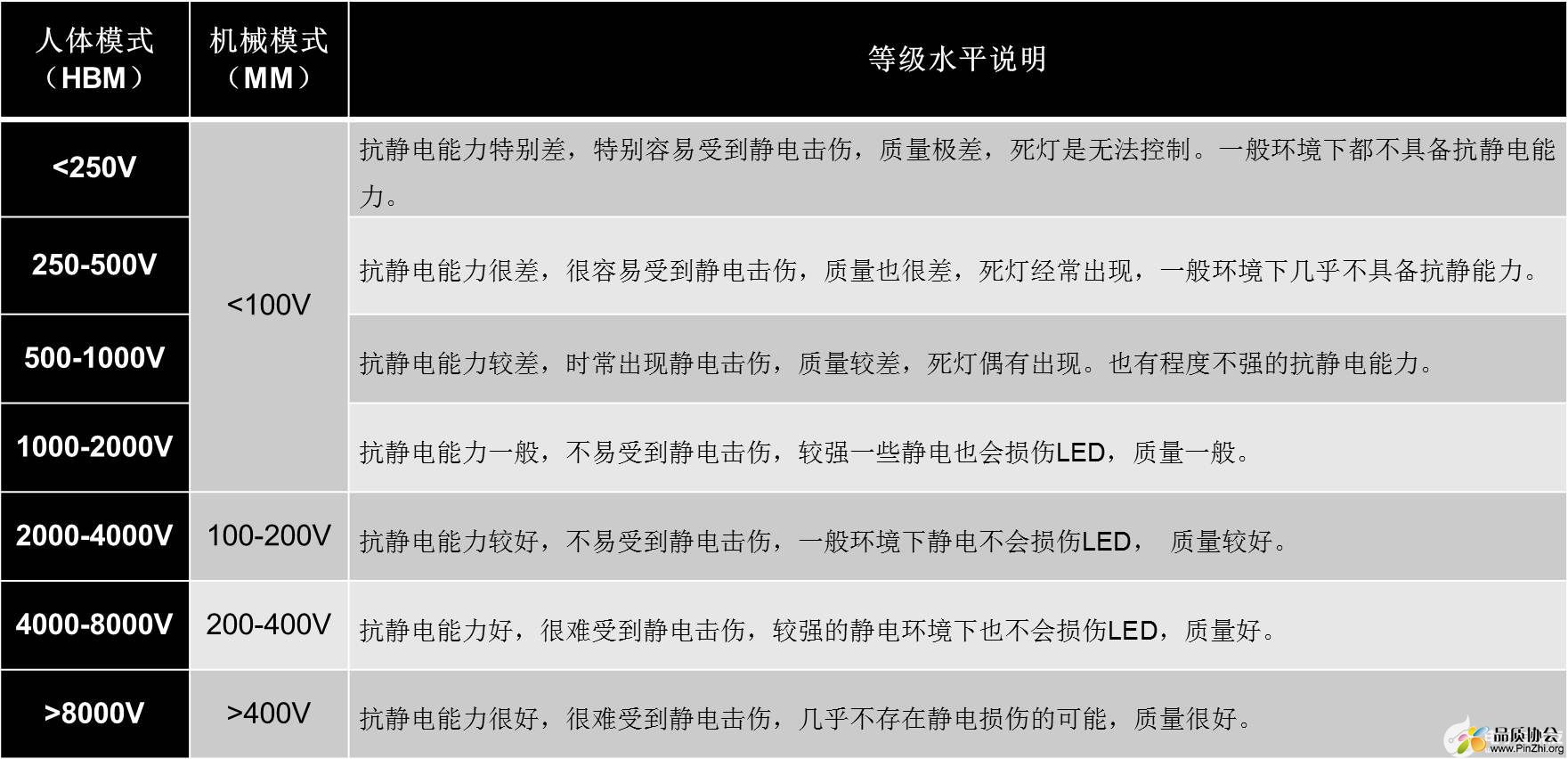

jooyoo · 发表于 2022-8-23 16:08:36

本帖最后由 jooyoo 于 2022-8-23 16:17 编辑

具体可在：电子发烧友网搜查
