位置度检测分享

zhouheng_214 · 发表于 2023-5-4 21:55:57

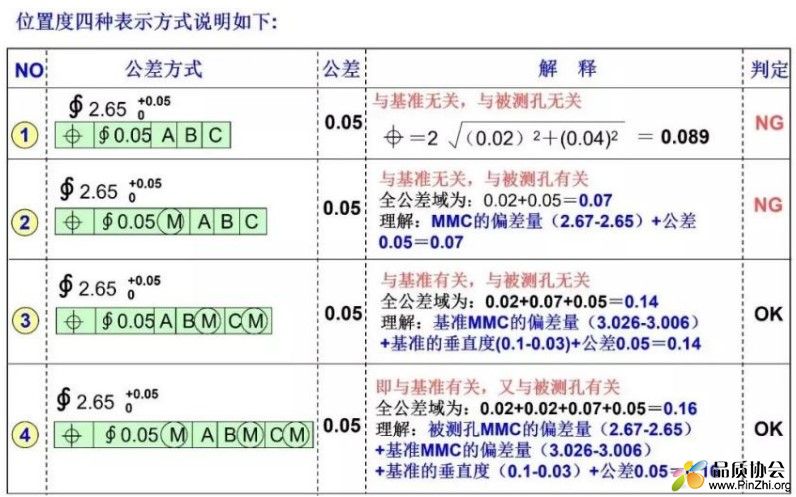

前几天看了一份有关位置度的检测，觉得不错，分享给大家。对于形位公差，在制造业是非常关键的。

zhouheng_214 · 发表于 2023-5-24 08:06:29

qdafeng 发表于 2023-5-10 15:01
各位，下图位置度公差0.1，是测量数与标准值差值吧？
因为图纸没有标注带φ的数，应该不用在差值上再 * 2 ...

形位公差是4个要素：形状、大小、方向、位置。前面没有带Ø说明这个形状不是圆柱，而是一个矩形状。

zhouheng_214 · 发表于 2023-6-25 20:43:18

qdafeng 发表于 2023-5-10 15:01
各位，下图位置度公差0.1，是测量数与标准值差值吧？
因为图纸没有标注带φ的数，应该不用在差值上再 * 2 ...

这个是公差大的形状不同

qdafeng · 发表于 2023-5-10 15:01:40

各位，下图位置度公差0.1，是测量数与标准值差值吧？
因为图纸没有标注带φ的数，应该不用在差值上再 * 2吧！

steel76 · 发表于 2023-5-4 23:04:37

QM_KL0829 · 发表于 2023-5-5 07:30:07

请问没有基础的人怎么学习形位公差，最近在学习，有点吃力，也只能懂些皮毛

billye · 发表于 2023-5-5 07:50:15

感谢分享

ckk594 · 发表于 2023-5-5 08:06:14

我们做的产品，位置度全部都是用检具测量

2017yuan · 发表于 2023-5-5 08:09:34

感谢分享！

华仔笑了 · 发表于 2023-5-5 08:10:26

有谁看懂了没帮忙讲解一下。0.02 0.04 0.05都是哪里来的

badboy0133 · 发表于 2023-5-5 08:16:12

感謝分享

叶太平 · 发表于 2023-5-5 08:18:17

谢谢分享

denisyan · 发表于 2023-5-5 08:21:27

thks
