形位公差测量

wxb0227

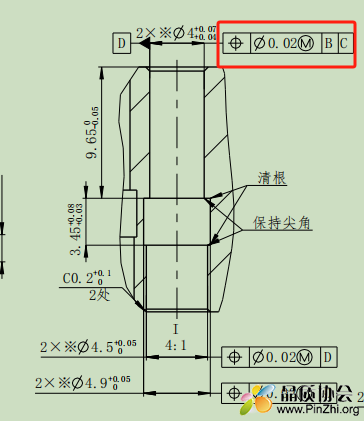

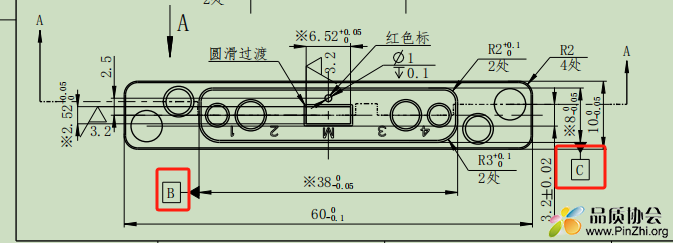

图示位置度测量：投影选取B基准中心线，再画两个直径4的孔，两个孔心到B中心线的距离差值小于0.02内，再投影选取C基准中心线，两个孔心到C中心线的距离差值小于0.02内，同时小于0.02即合格。
这样测量的结果是位置度吗？求各位朋友指导。

小小技术员

GBT 1958-2017 产品几何技术规范(GPS)几何公差 检测与验证里面有测量方法你可以看一下
个人觉得你的测量是有问题的，首先每考虑最大实体的补偿，其次你这样测量位置度的公差带变成一个正方形了。个人认为应该先建立坐标系，BC轴线交点作为原点，拉理论尺寸画0.2的圆看孔的轴线是不是在画的圆内，当然也要考虑到最大实体给位置度的补偿。

临风

用B基准和C基准建立坐标系，然后测量需评价的元素4.0圆，得出4.0圆的实际坐标值(x,y),结合图纸上的理论坐标值（X,Y）,然后用位置度公式计算出位置度：2*sqrt((x-X)^2+(y-Y)^2)，再结合最大实体要求评判位置度是否合格（本图中，即：孔径4.04的时候，位置度最大允许0.02，若孔径4.05，则位置度最大允许0.03，孔径4.07时，位置度最大允许0.05）

wxb0227

临风 发表于 2024-1-15 14:37
用B基准和C基准建立坐标系，然后测量需评价的元素4.0圆，得出4.0圆的实际坐标值(x,y),结合图纸上的理论坐标 ...

前面其他朋友评论指导的，学习了几天，理解了一点，您的这个解释，可能我看的更明白一点，谢谢。

春之江水

冰点

Sam10

saber11

谢谢分享

2017yuan

感谢分享！

dgsdgdh

0.02后面那么大的字母M没看到吗，最大实体时位置度0.02，即孔径最小时，位置度最大不得超过0.02，孔径越大，位置度偏差许可就越大。
